Како високофреквентна бакарна алуминијумска жица ради у коаксиалном унутрашњем проводнику?

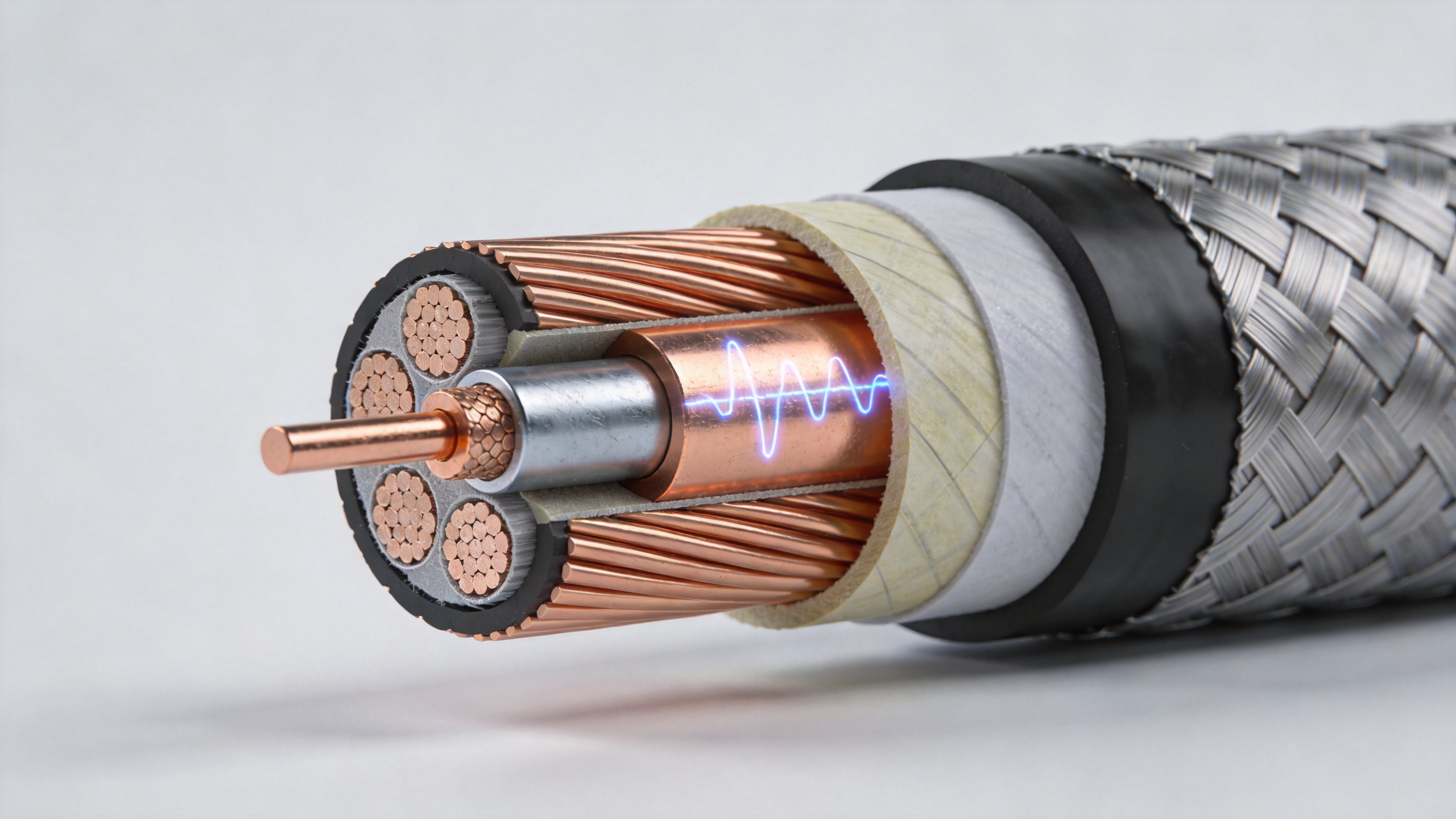

А алуминијумска жица са високом фреквенцијом је композитни проводник: алуминијумско језгро пружа већину попречника, док континуирани слој бакра формира спољашњост. У коаксијалном каблу, та жица може служити као централни проводник јер радиофреквентна струја не користи сваки део метала на исти начин. Како се фреквенција повећава, више струје се концентрише близу површине проводника. Када је слој бакра одговарајуће дизајниран, то је површина на коју се пре свега наилази РФ струја.

То објашњење је корисно, али то није општо правило да је бакарски обложен алуминијум заменив са чврстим баком. А коаксиални унутрашњи проводник такође утиче на импеданцу, атенуацију, механичку обраду, понашање конектора и намењени опсег фреквенција завршног кабела. Прави закључак долази од усаглашавања конструкције материјала са дизајном кабла и потврде перформанси тестирањем.

Почните са пословом коаксиалне унутрашњи проводник

Коаксиални кабл има централни проводник, диелектрик око њега и спољашњи проводник или штит. Централни проводник носи сигнал; диелектрик фиксира однос размакавања са штитом; заједно успостављају карактеристичну импеданцу кабела. У коаксиални унутрашњи проводник стога није једноставно комад жице изабран само за константну проводност. Његов дијаметар, округлост, стање површине, концентричност са диелектриком и компатибилност са процесом израде кабла су све важни.

За произвођаче кабела, ово мења прво питање. Уместо да питате да ли је материјал "бољи", прво идентификујте оперативни опсег, циљ атенуације, захтев за импедансом, пречник проводника, процес пене или екструзије и метод завршетка. Алуминијумска жица са високом фреквенцијом покривена баком може бити практична када су те услове погодне; не би требало да се бира само по имену материјала.

Зашто је бакарна површина важна на високој фреквенцији

Кључни физички ефекат се назива ефекат коже. Са ваљном струјом, посебно на РФ, густина струје постаје већа близу површине проводника него у његовом центру. У високофреквентној бакарно обложеним алуминијумским жицама, бакарна облога заузима управо тај спољни регион. Као резултат тога, ПР струја може имати користи од површинске проводности бакра, док алуминијумско језгро смањује масу проводника у односу на чврсти бакарни проводник сличне величине.

Другим речима, слој бакра није декоративно покривање. Мора бити континуиран, добро повезан и довољно дебљи за намењен опсег фреквенција и дизајн кабела. Ако се област за ефикасно преношење струје протеже изван бакарног слоја, алуминијумско језгро има већи утицај на губитак. Због тога само опис материјала не може предвидети атенуацију кабла. Фреквенција, пречник проводника, дебљина бакра, конструкција диелектрике, дизајн штита и конзистенција производње морају бити заједно проценити.

Како струја тече у коаксиалној конструкцији

У идеалној коаксијској преносној линији, струја сигнала на централном проводнику је у пара са повратном струјом на унутрашњој површини спољашњег проводника. Електромагнетно поље је углавном ограничено на диелектрик између њих. За коаксиални унутрашњи проводник , релевантна површина је њен спољни дијаметарграница која се налази испред диелектра. На високој фреквенцији, ово је такође место где се кожни ефекат усмерава више струје.

Ова геометрија објашњава зашто је квалитет површине важан. Одразања, неравномерна облога, промјењи дијаметра или контаминација могу учинити да је обраду и електричну конзистенцију теже контролисати. Глатка, стабилна површина помаже интерфејсу проводника да буде конзистентан са диелектриком. То не елиминише потребу за мерењем перформанси готових кабела, али подржава контролисанију почетну тачку.

Шта доприноси алуминијумско језгро

Алуминијумско језгро углавном доприноси запремини са мањом густином од бакра. То може бити корисно када дизајн кабла треба да управља тежином и употребом сировина, док задржава бакарну спољашњу површину за РФ понашање. Међутим, алуминијум има другачију проводност и различите механичке карактеристике од бакра. Ове разлике постају важне у условима ниске фреквенције или константног струје, у величини проводника, током цртања и екструзије и на тачкама повезивања.

Дакле, практично питање дизајна није: "Да ли једро не носи струју?" Не чини. Уместо тога, питајте се колико једро утиче на намењену оперативну ситуацију и да ли завршени кабл још увек испуњава своје потребне циљеве за атенуацију, импеданцу, повратни губитак, чврстоћу и обраду. Ако је отпор ЦЦ услов, потребно је да се прорачуна и провери, а не да се претпостави да се заснова на понашању високих фреквенција.

Шта чини високофреквентну бакарну алуминијумску жицу погодном

Неколико материјала и контроле процеса одређују да ли се високофреквентна бакарна алуминијумска жица може поуздано користити као коаксиални унутрашњи проводник:

• Интегритет бакарне облоге: Мед треба да буде континуиран око алуминијумског језгра и довољно конзистентан за одређени дизајн кабла.
• Контрола пречника и овалитета: Проводилац мора да одржи геометрију коју очекује дизајн диелектрике и импеданце.
• Stanje površine: Чиста, глатка површина подржава стабилну изолацију или пену и помаже да се избегне избеглица варијација процеса.
• Квалитет обвезница: Медни и алуминијумски интерфејс треба да остане стабилан кроз цртање, руководство и производњу кабела доле.
• Испитивање специфично за апликацију: Електрични резултати треба да се провере на завршеном коаксијалном каблу, а не закључити само из конструкције жице.

Вреди нагласити да је висока фреквенција контекст дизајна, а не универзална гаранција перформанси. Спецификација треба да наведе захтевни опсег фреквенција и границе готових кабела. Уколико се примењује релевантан коаксиални програм испитивања, испитивање атенуације пружа корисније доказе од генеричке тврдње о материјалу.

Уобичајено погрешно схватање: Ефекат коже не брише све компромисе

Једна препростирање је да се каже да РФ струја користи само бакар, тако да алуминијумско језгро нема утицаја. Точније, струјна дистрибуција се мења са фреквенцијом и геометријом. На нижим фреквенцијама или када димензије облога нису у складу са апликацијом, језгро може имати већи ефекат. Слично томе, централни проводник мора да преживе стварне услове цртања, изолације, кабловања, коннектора и сервиса производа.

Још једна грешка је да се проводњаци упоређују без фиксације њихових димензија. Проводилац композита већег дијаметра и мањег чврстог бакарног проводника нису корисна једна линија поређења. Прво дефинишите електричне и механичке циљеве готовог кабела; затим упоредите опције конструкције на истој основи пројекта. То чини да је одлука везана за захтев, а не за главни захтев.

Практичан пут валидације за произвођаче каблова

1. Дефинишите апликацију кабела. Запишите опсег фреквенције, циљну импеданцу, границе атенуације, окружење рада и да ли је отпор ЦЦ значајан.
2. Заморите спецификације проводника. Потврдити номинални пречник, толеранцију, конструкцију облога, захтев за површином, стање катуле и све ограничења процеса.
3. Покушајте да проверите кабел. Обрадујте проводник са намењеним конструкцијом диелектрике, штита и јакна, а не судећи жицу у изоловању.
4. Измерено понашање готових кабела. Проверите примењиве захтеве за атенуацију, импеданцу, повратне губитке, димензионе и механичке на релевантним фреквенцијама.
5. Документирајте критеријуме за пуштање. Уколико је потребно, треба да се примењује и друга метода за тестирање.

Овај пошаковни приступ одражава како стварна одлука постаје одлука о кабелу. Високофреквентна бакарна алуминијумска жица може бити ефикасна коаксиални унутрашњи проводник када је њена бакарна површина, алуминијумско језгро, димензије и прозор за обраду у складу са намењеним дизајном. Докази треба да долазе из резултата мерења готових кабела.

Питања која треба поставити добављачу жице

• Који је дијаметар проводника и толеранција доступна за намењен коаксиални дизајн?
• Како се контролише континуитет облога и везивање током производње?
• Који услови за руковање површином и катуљом треба да се наведу за планирани процес изолације?
• Који ће план узорка и верификације бити коришћен пре објављивања дизајна кабла?
• Које ће тестове на нивоу кабла показати да одабрана високофреквентна бакарна алуминијумска жица испуњава захтеве за стварну примену?

ЛТ КАБЕЛ на производ фокус укључује ЦЦА жицу и коаксиал-кабел сировине. За дискусију специфичну за пројекат, корисно је поделити циљну конструкцију кабела и резултате које треба да потврдите, а не да се ослањате на општу поређење материјала.

Закључак

Високофреквентна бакарна капла од алуминијумске жице ради у коаксиалном унутрашњем проводнику јер њен бакарни спољни слој седи тамо где се РФ струја највише концентрише док се фреквенција повећава, док алуминијумско језгро обезбеђује унутрашњу запремину Механизам је реалан, али погодност је условна. Прво дефинишите радну фреквенцију, геометрију проводника, конструкцију кабла и план верификације; затим користите тестирање готових каблова да бисте потврдили атенуацију и другу потребну перформансу. То је најпоузданији начин да се одлучи да ли се композитни централни проводник уклапа у одређени коаксиални дизајн.
