لماذا يُشترط استخدام سلك نحاسي مغلف بألومنيوم من درجة التضفير في طبقات درع الكابل؟

عندما ينص مواصفة الكابل على هذا الموصل من سلك نحاسي مغلف بألومنيوم من درجة التضفير فإنه عادةً ما يطلب أكثر من مجرد موصل خفيف الوزن. ويجب أن تتم عملية التضفير بشكل متسق، وأن يتحمل الموصل عمليات التعامل مع الكابل، وأن يوفّر مسارًا توصيليًّا مستمرًّا حيثما تتطلّب التصميمات ذلك، كما يجب أن يتوافق مع الحدود الكهربائية والميكانيكية للكابل النهائي. وبعبارة أخرى، فإن طبقة درع الكابل تشكّل ميزة نظامية، وليست مجرّد كمية من المعدن المحيطة بالنواة المعزولة.

من منظور تصنيع الكابلات، فإن السؤال العملي ليس ما إذا كان اسم موصلٍ واحدٍ ما يُفضَّل عالميًّا أم لا، بل ما إذا كان الموصل المختار يتوافق مع آلة التضفير، وهدف التغطية المطلوب، وأسلوب التوصيل النهائي، والهندسة الهندسية للكابل، والسلوك المطلوب للدرع. وهذا النهج القائم على الشروط يجنّب اعتبار تسمية المادة إجابة هندسية كاملة.

المهام التي يجب أن تقوم بها طبقة درع الكابل

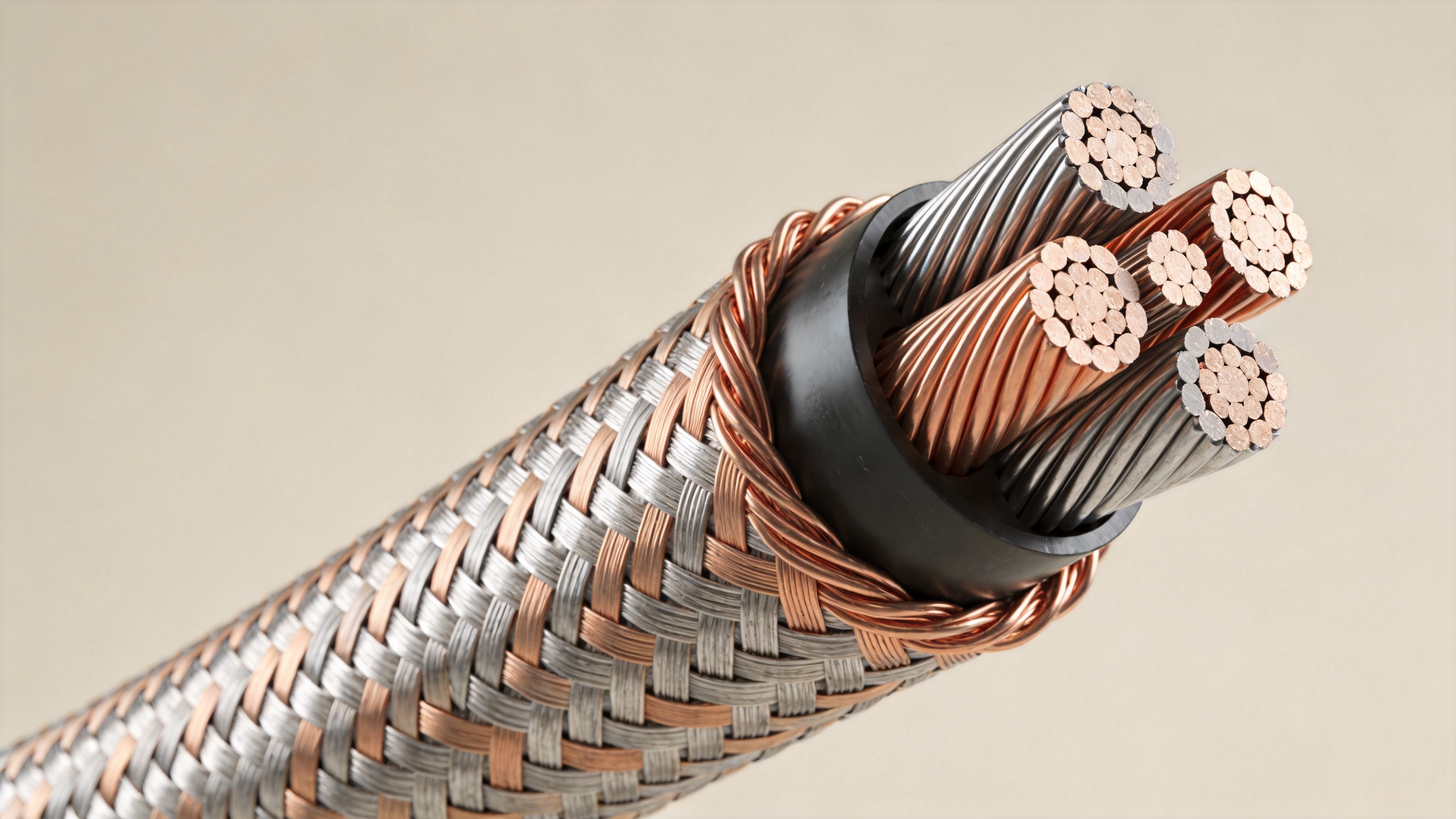

الدرع المجدول هو شبكة متشابكة من الموصلات الرفيعة المُحيطة بالموصلات المعزولة أو العازل. ونظرًا لتصميمه المفتوح، يمكن أن يمنح الكابل مرونةً مفيدةً ومتانةً ميكانيكيةً، مع توفير غلاف موصلٍ تحدّد درجة تغطيته تصميم الجديلة. وقد يُطلب من طبقة درع الكابل أن تؤدي وظائف التأريض أو مسار التصريف، وتقلّل الاقتران غير المرغوب فيه، وتتحمّل الانثناء أثناء التركيب أو التشغيل. والنتيجة الدقيقة تعتمد على درجة التغطية، والتركيب، والتردد، ونهايات التوصيل، والتصميم الكامل للكابل.

ولهذا السبب يُحدَّد نحاس الألومنيوم المطلي بالنحاس (CCA) الخاص بالجديلة كدرجة معيّنة بدلًا من اعتباره سلك CCA عامًّا. فسلك الجديلة يجب أن يمرّ مرارًا وتكرارًا عبر الحاملات وأنظمة الشدّ والتوجيه ونقاط التداخل. وهو يحتاج إلى اتساق في القطر وحالة السطح وسلوك الاستطالة وجودة اللفّ، كي تتكوّن الجديلة دون انقطاعات غير ضرورية أو تغطية غير مستقرة أو توقّفات في الماكينة.

لماذا يهمّ استخدام التكوين النحاسي المطلي في الجديلة

هذا التصنيع المغلف بالنحاس من الألومنيوم يجمع بين قلب من الألومنيوم وطبقة خارجية من النحاس. ويمكن لهذا التصنيع تقليل الكتلة مقارنةً بالبديل الكامل من النحاس، مع الاحتفاظ بسطح نحاسي للinterfaces والعمليات التصنيعية التي تعتمد على سلوك السطح. وفي طبقة درع الكابل، قد يكون هذا المزيج ذا صلةٍ عندما يوازن المصمِّم بين وزن الكابل، ومعالجة الحبكة (braid)، والاستمرارية التوصيلية، واستخدام المواد.

ولا ينبغي اعتباره ادعاءً بأن كل تصميم من CCA يمتلك نفس الأداء الكهربائي. فالمراجع المنشورة عن CCA تصف قيم التوصيلية التي تختلف باختلاف التصنيع، بما في ذلك نسبة النحاس والهندسة الهندسية. ولذلك، يجب أن يستند تصميم الحبكة (braid) إلى قيم التوصيلية، والمقاومة الكهربائية المستمرة (DC resistance)، والقطر الاسمي، ومعلومات الطلاء المتفق عليها في مواصفات المنتج. أما التعامل مع قيمة تمثيلية غير مُحقَّقة على أنها القيمة الخاصة بالكابل النهائي، فهو خطأ.

كما يهم وجود النحاس في الغلاف الخارجي عند نقاط التماس. ففي طبقة الحماية المجدولة لكابل ما، تتداخل الخيوط مع بعضها البعض، وقد تتلامس مع معدات التوصيل، وقد تتعرض لخطوات المعالجة التي تُختار خصيصًا لهذا الكابل. ولذلك، يجب تقييم سلك الجديلة المختار كتركيبٍ كاملٍ ذي سطحٍ محدَّد، وليس فقط كسلك ألومنيوم ذي مظهرٍ يشبه النحاس.

لماذا تُعد درجة الجديلة شرطًا تشغيليًّا؟

إن الجديلة المصنوعة من الأسلاك الرفيعة حساسة جدًّا للتغيرات. فإذا كان السلك صلبًا جدًّا أو لينًا جدًّا أو غير متسق في القطر أو ملفوفًا بشكلٍ رديءٍ أو غير متوافقٍ مع نطاق الشد المقصود، فقد تنحرف نسبة التغطية وتزداد حالات الانقطاع. وهذه النتائج تؤثر على الإنتاجية قبل وصول الكابل إلى منضدة الاختبار الكهربائي. وبالتالي، فإن مواصفات سلك الجديلة القابلة للاستخدام تربط بين خصائص المادة وعملية الجدل.

كما يربط السلك بالغطاء المحدد. وغالبًا ما تُوصَف الدروع المجدولة باستخدام نطاقات غطاء بدلًا من قيمة واحدة عالمية، لأن عدد الحاملات وعدد اللقطات والزاوية وعدد الأسلاك وقطر الكابل كلها تؤثِّر في المساحة المفتوحة. وقد يؤدي زيادة الغطاء إلى تحسين استمرارية الشبكة المجدولة، لكنها قد تغيِّر كذلك المرونة والقطر والكتلة ومتطلبات المعالجة. وطبقة الدرع المناسبة للكابل هي تلك التي تحقِّق المتطلبات المحددة للكابل، وليس بالضرورة تلك التي تحتوي على أكبر كمية من المعدن افتراضيًّا.

لا يمكن فصل القرارات الكهربائية عن خطة الطرفية.

يمكن أن يكون الحبل النحاسي المغلف بالألومنيوم خيارًا مناسبًا للمواد فقط عند أخذ المسار الكهربائي في الاعتبار، بدءًا من الحبل وحتى نقطة الاتصال. وينبغي على المشتري توضيح ما إذا كان الدرع يستخدم للأرضية أو للتحكم في التداخل أو للتحكم في الشحنات الساكنة أو لمزيجٍ من هذه الوظائف. وبعد ذلك، يمكن لفريق الكابلات تحديد حد المقاومة ذي الصلة وهدف التغطية وأسلوب الربط واختبار التحقق.

مع وجود طبقة درع لكابل ما، فإن الحبل الجيد بحد ذاته لا يضمن تحقيق النتيجة المنشودة. فالفجوات عند الموصل أو طول الربط غير المتسق أو طريقة تجميع الذيل غير المناسبة أو أسلوب التجميع غير المُحقَّق قد تؤثِّر على أداء الدرع. وبعبارة أخرى، ينبغي مراجعة مادة الحبل وهندسته وطريقة انتهائه معًا. وتقدِّم هذه المقالة إطارًا للاختيار، ولا تحلُّ محل الاختبارات الخاصة بالكابل على مستوى المشروع المعني.

أسئلة يجب التأكد منها قبل اعتماد المادة

• ما الوظيفة المطلوبة لدرع الكابل النهائي وما طريقة الاختبار؟
• ما القطر الاسمي، والتسامح المسموح به، ونسبة النحاس، ومتطلبات التوصيلية أو المقاومة، وحالة السطح المطبَّقة على سلك التضفير المختار؟
• ما نسبة تغطية التضفير، وترتيب الحاملات، وإعداد عدد اللفات (Pick Setting)، وقطر الكابل الذي سيتم استخدامه؟
• ما نطاق الشد المقبول ومعدل الانقطاع المتوقع على معدات التضفير المُقررة؟
• كيف سيتم إنهاء طبقة درع الكابل، وتوصيلها كهربائيًّا (Bonding)، والتحقق منها في التجميع النهائي؟
• أي عينة وسجل فحص ومعايير قبول يجب تأكيدها قبل الإنتاج الضخم؟

كيف يمكن جعل المواصفة قابلة للاستخدام؟

يجب أن يُحدِّد وصف الشراء الموجز درجة التشابك لسلك الألومنيوم المغشَّى بالنحاس (CCA)، ثم يعرِّف الخصائص التي تجعل المتطلَّب قابلاً للاختبار. ويشمل ذلك الحجم المطبَّق والتسامح المسموح به، ونوع البناء المغشَّى بالنحاس، والمتطلَّب الكهربائي، وحالة البكرة أو العبوة، والقيود المتعلِّقة بعملية التشابك، والمستندات المطلوبة لفحص المواد الواردة. وإذا اختلف معنى عبارة «طبقة درع الكابل» بين الفِرق المختلفة، فيجب تحديد الوظيفة المقصودة منها في نفس المستند.

كابلات يُبيِّن ملفُّ التاجر الخاص بـ'س' تركيزه على سلك الألومنيوم المغشَّى بالنحاس (CCA)، وسلك الألومنيوم المغشَّى بالنحاس المُعزَّز (CCAM)، وسلك النحاس المغشَّى بالألومنيوم (CCS)، والمواد الأولية الخاصة بصناعتي كابلات الاتصالات وكابلات التوصيل المحوري. ولمناقشة مورِّد، فإن الخطوة الأكثر فائدة بعد ذلك هي تزويد المورِّد بمواصفات بناء الكابل ومعايير التحقُّق منه، بدلًا من طلب توصية عامة بشأن السلك. وهذا يوفِّر لكلا الطرفين أساسًا مشتركًا للتحقق مما إذا كان مادة التشابك المختارة مناسبة للتطبيق المطلوب.

الخاتمة

سلك الألومنيوم المغشَّى بالنحاس من درجة التشابك مطلوبٌ لطبقات درع الكابل عندما يحتاج المشروع إلى موصل مُصمَّمٍ لمعالجة التضفير، ويتم تقييمه وفقًا لمتطلبات الكابل المُكتمل الكهربائية والميكانيكية. وليست قيمته تقتصر على البناء النحاسي المغشَّى فحسب، بل تشمل أيضًا التركيبة الخاضعة للرقابة من اتساق السلك وقدرته على التضفير وتصميم التغطية والمسار التوصيلي وتوافقه مع وسائل الاتصال. ابدأ بوظيفة الدرع، ووثِّق العملية وشروط القبول، وافحص الكابل المُكتمل بدلًا من الاعتماد فقط على اسم المادة.
